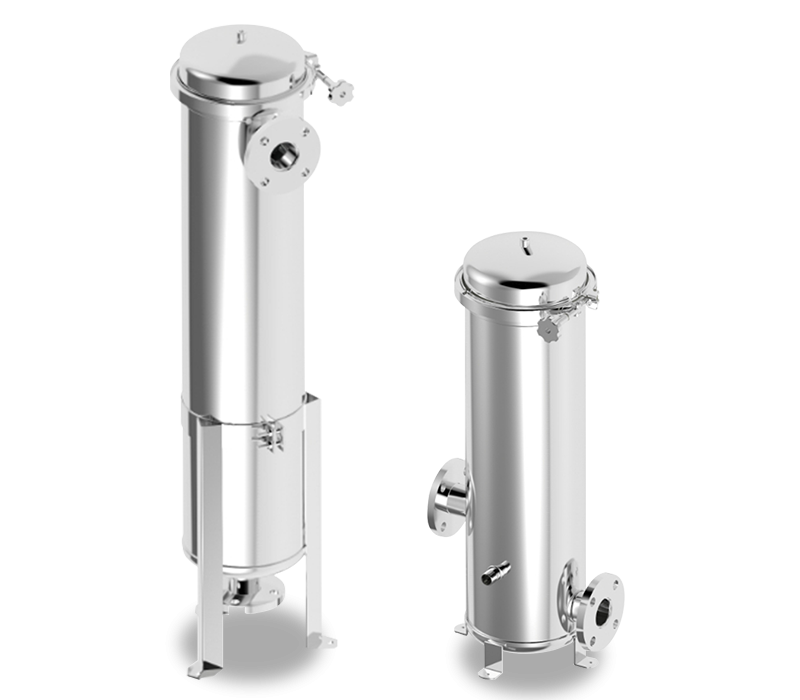

TK濾芯式過濾機(束環式)

不銹鋼材質兼具高壓耐受性與便利操作

TK 系列濾芯式過濾機採用優質 SUS304 / SUS316 / SUS316L 不銹鋼材質打造。其獨特的束環式上蓋設計，讓使用者無需任何工具即可快速更換濾芯。
本設備專為地下水、自來水粗過濾及純水系統之精密過濾設計，廣泛應用於飲料、食品加工、化工等產業。

型錄下載

產品特色

優選材質

提供 #304、#316、#316L 多種不銹鋼材質，適應不同腐蝕程度的流體環境。

免工具拆裝

上開束環式結構，大幅縮短停機更換濾芯的時間。

高度相容性

內部可安裝 PP 熔噴濾芯、壓縮活性碳濾芯或各類微濾濾芯。

多樣化配置

提供 5 支裝與 7 支裝兩種類型，口徑涵蓋 1" 至 3" (牙口或法蘭式)。

耐壓設計

設計壓力最高可達 10kg (150 psi)，性能穩定可靠。

應用領域

一般供水

地下水、自來水粗過濾。

精密水處理

純水、超純水系統的前段保護。

食品飲料

糖漿、油脂、飲料等液體澄透過濾。

工業用途

各類低腐蝕性化學藥液過濾。

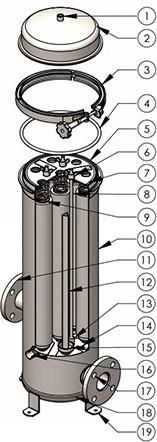

結構組成

本設備由精密組件組成，確保密封性與耐用度：

1.排氣口

2.上蓋

3.束環

4.O-RING

5.桶唇

6.壓板螺母

7.壓板

8.雙頭牙條

9.彈簧組

10.桶體

11.入水口

12.濾心角條

13.集水板螺母

14.集水板

15.杯座

16.排放口

17.出水口

18.端板

19.L 型腳架

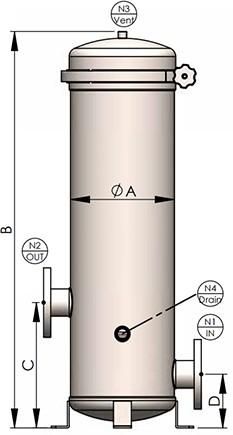

型號	濾心長度	A (m/m)	B (m/m)	C (m/m)	D (m/m)	E (m/m)	F (m/m)	流量 (M3/Hr)	流量 (gal/min)	重量 (KG)	容量 (L)
TK7	10"	Ø232	620	280	120	352	Ø288	5~7	25~35GPM	21	23
TK14	20"	Ø232	885	280	120	352	Ø288	10~14	50~70GPM	25	34
TK21	30"	Ø232	1140	280	120	352	Ø288	15~21	75~105GPM	28	45
TK28	40"	Ø232	1395	280	120	352	Ø288	20~28	100~140GPM	31	55

為了優化過濾效果並降低壓損，建議以單支 10" PP 濾芯流量 10 LPM 為計算基準：

TK14 (裝 20" PP x 7 支)：10 LPM x 2 (長度倍數) x 7 支 = 140 LPM
TK28 (裝 40" PP x 7 支)：10 LPM x 4 (長度倍數) x 7 支 = 280 LPM
